ARTICOLUL NR. 170 | De ce unele suporturi pentru ferestre au un braț suplimentar (și ce face acesta)
ARTICOLUL NR. 170 | De ce unele suporturi pentru ferestre au un braț suplimentar (și ce face acesta)
O privire superficială asupra a două persoane diferitesuport de fricțiune pentru fereastrăProiectele ar putea sugera că unul este pur și simplu o versiune mai complexă a aceluiași mecanism de bază. Un tijă are un singur braț de conectare între sabotul glisant și suportul cercevelei. Celălalt are un al doilea braț, mai subțire, care merge paralel cu primul. Acest braț suplimentar nu este o întărire, nu este o redundanță și nu este o idee ulterioară din fabricație. Este o verigă secundară de stabilizare care schimbă fundamental modul în care tija controlează cerceveaua pe întreaga sa gamă de mișcare. Înțelegerea rolului acestui braț suplimentar dezvăluie de ce apare pe feroneria de calitate superioară și de ce prezența sa este un indicator fiabil al unei tije proiectate pentru precizie și durabilitate.

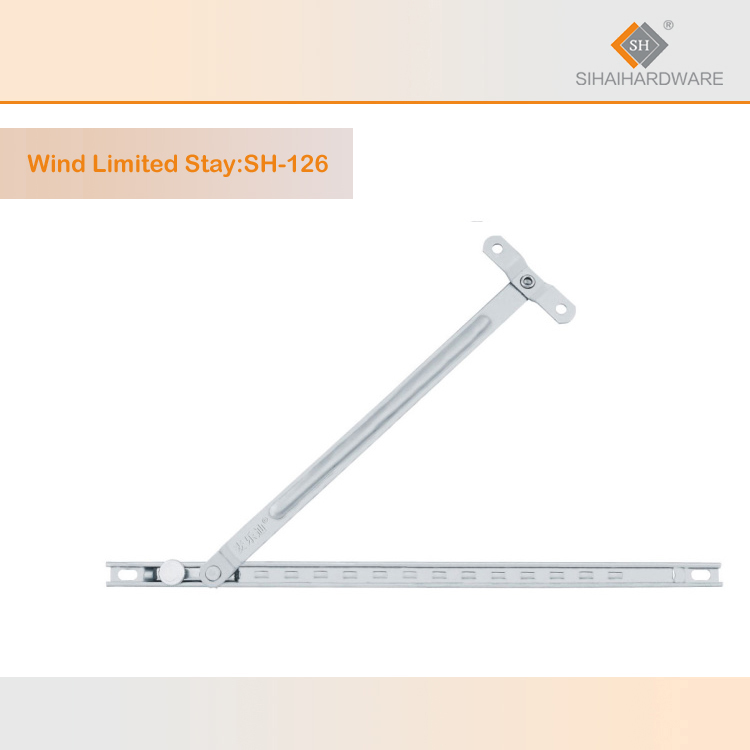

Designul cu un singur braț și limitările sale
Un singur brațsuport de fricțiune pentru fereastrăFuncționează cu trei componente principale: șina, sabot glisant și brațul de conectare care leagă sabot-ul de suportul cercevelei. Când fereastra se deschide, suportul cercevelei se rotește odată cu cerceveaua, iar brațul de conectare traduce această rotație într-o mișcare liniară a sabot-ului de-a lungul șinei. Suportul cercevelei este atașat la brațul de conectare într-un singur punct de pivotare. Aceasta înseamnă că poziția unghiulară a suportului cercevelei față de braț este determinată doar de forțele care acționează asupra acestuia - greutatea cercevelei, rezistența plăcuței de frecare și orice sarcină a vântului. Suportul cercevelei se poate roti, în principiu, ușor în jurul unui singur pivot. Această rotație, dacă are loc, modifică unghiul la care cerceveaua întâlnește cadrul, putând cauza înclinarea, blocarea sau etanșarea neuniformă a cercevelei împotriva garniturii de etanșare. Într-un tijă bine întreținută, cu îmbinări nituite strânse, această rotație este minimă. Dar, în timp, pe măsură ce niturile se slăbesc și componentele se uzează, designul cu un singur braț permite un grad tot mai mare de rotație necontrolată a cercevelei.

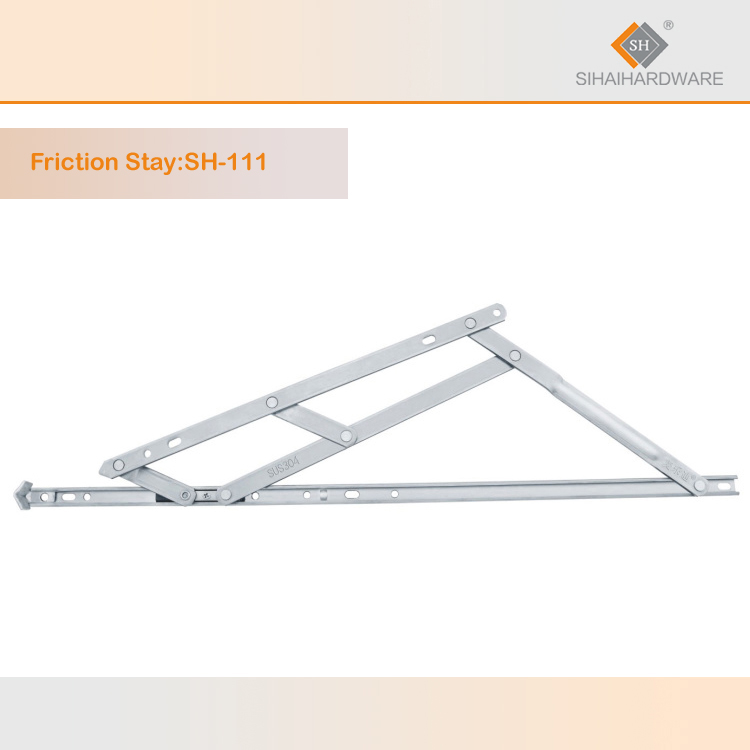

Ce face de fapt brațul suplimentar
Brațul suplimentar într-un braț dublusuport de fricțiune pentru fereastrănu este doar o a doua conexiune care urmează aceeași traiectorie ca prima. Formează o legătură cu patru bare împreună cu brațul principal, suportul cercevelei și ansamblul sabotului glisant. Această legătură constrânge suportul cercevelei să mențină o relație unghiulară specifică cu șina pe întregul arc de deschidere. Suportul cercevelei nu se poate roti independent de ansamblul brațului. Trebuie să urmeze traiectoria geometrică precisă dictată de lungimile și pozițiile de pivotare ale ambelor brațe care lucrează împreună. Efectul practic este că cerceveaua rămâne paralelă cu cadrul în fiecare punct al cursei sale. Garnitura de etanșare se comprimă uniform. Punctele de blocare se aliniază corect atunci când fereastra se închide. Cerceveaua nu se înclină, nu se răsucește și nu se blochează, indiferent de modul în care utilizatorul apasă mânerul sau de modul în care vântul apasă pe geam. Brațul suplimentar transformă suportul dintr-un mecanism care pur și simplu menține cerceveaua deschisă într-unul care controlează orientarea și poziția cercevelei.
suport de fricțiune pentru fereastră
Cinematica designului cu două brațe
Geometria unui braț dublusuport de fricțiune pentru fereastrăeste o legătură calculată cu atenție. Brațul principal și brațul secundar au lungimi diferite, iar punctele lor de pivotare de pe sabotul glisant și de pe suportul cercevelei sunt decalate unul față de celălalt. Această decalare creează un profil de mișcare specific în care relația unghiulară dintre suportul cercevelei și șină se schimbă într-un mod controlat și previzibil pe măsură ce fereastra se deschide și se închide. Proiectantul poate regla această mișcare prin ajustarea lungimilor relative ale celor două brațe și a distanței dintre punctele lor de pivotare. Unele tirante cu braț dublu sunt proiectate pentru a menține cerceveaua perfect paralelă cu cadrul în orice moment. Altele introduc o ușoară înclinare la anumite unghiuri de deschidere - de exemplu, înclinarea ușor spre interior a cercevelei în partea de sus atunci când este complet deschisă pentru a îmbunătăți ventilația sau pentru a direcționa apa de ploaie departe de interior. Acest nivel de control cinematic nu este disponibil cu un design cu un singur braț, care urmează pur și simplu traiectoria determinată de singura verigă de conectare.
Rezistență la slăbirea niturilor
Unul dintre beneficiile mai puțin evidente ale brațului suplimentar într-unsuport de fricțiune pentru fereastrăse referă la integritatea pe termen lung a îmbinărilor nituite. Într-un timon cu un singur braț, întreaga sarcină a vântului și greutatea cercevelei sunt transmise printr-un singur set de nituri la fiecare capăt al brațului de conectare. Aceste nituri sunt supuse sarcinii complete de inversare la fiecare ciclu, iar orice slăbire care se dezvoltă afectează imediat alinierea cercevelei. Într-un timon cu două brațe, sarcinile sunt distribuite pe două căi de sarcină paralele. Brațul principal suportă majoritatea forței, dar brațul secundar împarte sarcina, în special componenta torsională care încearcă să răsucească suportul cercevelei față de pantof. Niturile dintr-un timon cu două brațe suportă fiecare o parte mai mică din sarcina totală, reducând viteza cu care se slăbesc și prelungind durata de viață a timonului. În plus, dacă un nit începe să se slăbească, al doilea braț menține alinierea cercevelei, prevenind cascada de nealiniere și uzură accelerată care urmează deteriorării niturilor într-un design cu un singur braț.
Unde sunt specificate suporturile cu două brațe
Braț dublusuport de fricțiune pentru fereastră Modelele apar în aplicații în care alinierea cercevelei este critică. Cercevele grele - cele cu geamuri triple sau de dimensiuni mari - beneficiază de constrângerea suplimentară care împiedică răsucirea cercevelei sub propria greutate. Ferestrele din locații expuse, unde încărcările vântului sunt mari și variabile, beneficiază de rezistența designului cu brațe duble la mișcarea cercevelei indusă de vânt. Ferestrele cu sisteme de blocare multipunct, care necesită o aliniere precisă între cercevea și toc pentru a cupla simultan toate punctele de blocare, utilizează aproape întotdeauna suporturi cu brațe duble, deoarece designul cu un singur braț nu poate menține precizia geometrică necesară în timp. Pe piața europeană a ferestrelor, suporturile de frecare cu brațe duble sunt standard la ferestrele oscilo-batante și batante de calitate medie spre înaltă. Designul cu un singur braț este de obicei rezervat ferestrelor mai mici și mai ușoare din locații adăpostite, unde costul suplimentar al mecanismului cu brațe duble nu este justificat de beneficiul de performanță.
Identificarea calității într-un suport cu două brațe
Nu toate cu braț dublusuport de fricțiune pentru fereastrăDesign-urile sunt create egale. Calitatea designului poate fi evaluată prin examinarea îmbinărilor nituite de la ambele capete ale brațului secundar. Într-un tijă bine realizat, aceste nituri sunt din același material și calitate a fixării ca cele de pe brațul principal. Brațul secundar în sine ar trebui să aibă o grosime a materialului și un finisaj comparabile cu brațul principal - un braț secundar vizibil mai subțire sau mai fragil sugerează o adăugare cosmetică mai degrabă decât una funcțională. Punctele de pivotare ar trebui să funcționeze lin, fără a se bloca, pe întreaga gamă de mișcare. O tijă cu două brațe care este rigidă sau se blochează în timpul funcționării a fost fabricată prost sau instalată incorect, anulând precizia pe care brațul suplimentar este destinat să o ofere.
suport de fricțiune pentru fereastră
Concluzie
Brațul suplimentar pe unsuport de fricțiune pentru fereastrăeste diferența dintre un mecanism care pur și simplu susține o fereastră deschisă și unul care controlează mișcarea ferestrei cu precizie cinematică. Acesta constrânge suportul cercevelei la o traiectorie unghiulară definită, prevenind rotația necontrolată care duce la compresia neuniformă a etanșării, la nealinierea punctelor de blocare și, în cele din urmă, la lăsarea cercevelei. Distribuie sarcinile pe îmbinările nituite suplimentare, prelungind durata de viață. Oferă precizia geometrică necesară cercevelelor grele, locațiilor expuse și sistemelor de blocare cu mai multe puncte. Atunci când se specifică sau se înlocuiesc tiranții de frecare, prezența celui de-al doilea braț este un indicator vizual rapid al unui tirant proiectat pentru aplicații în care simpla menținere a ferestrei deschise nu este suficientă - unde modul în care fereastra este ținută contează la fel de mult ca și dacă este ținută sau nu.
